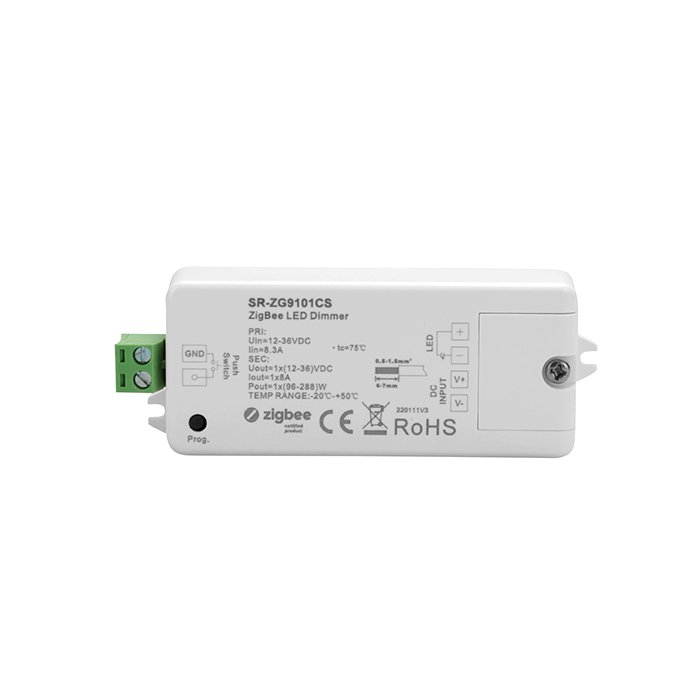

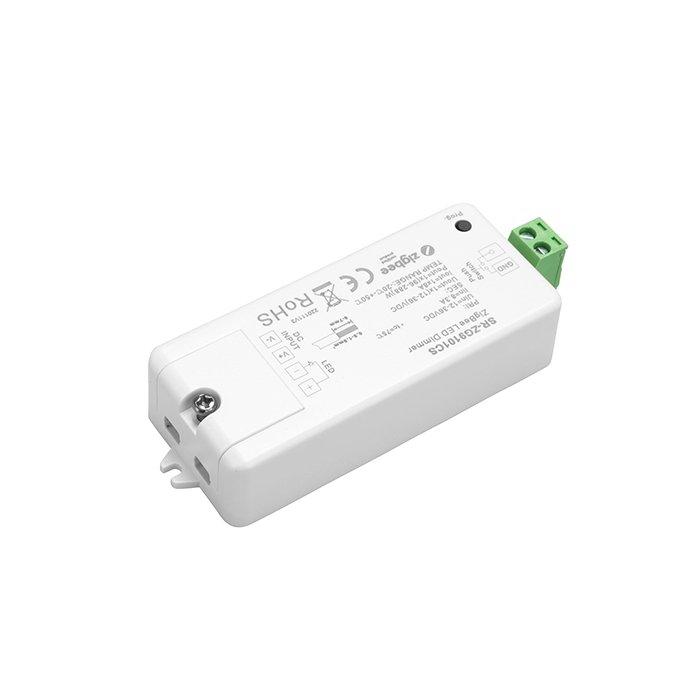

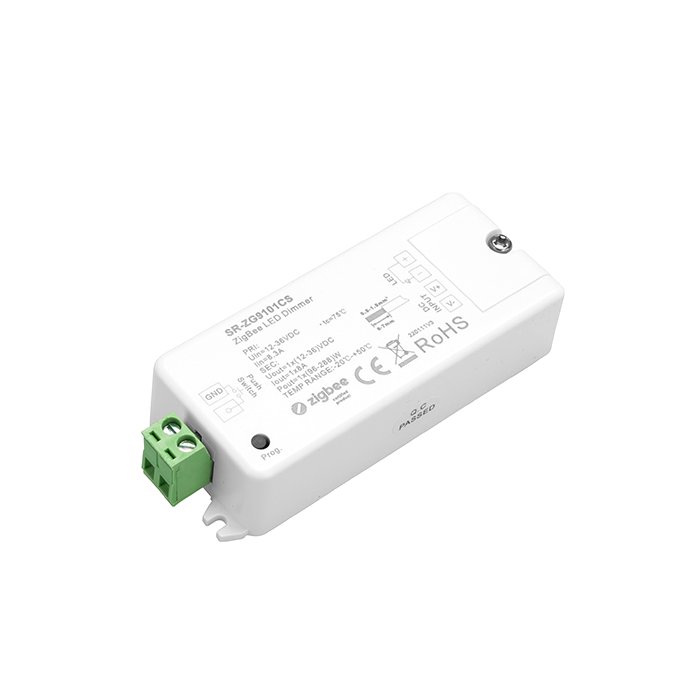

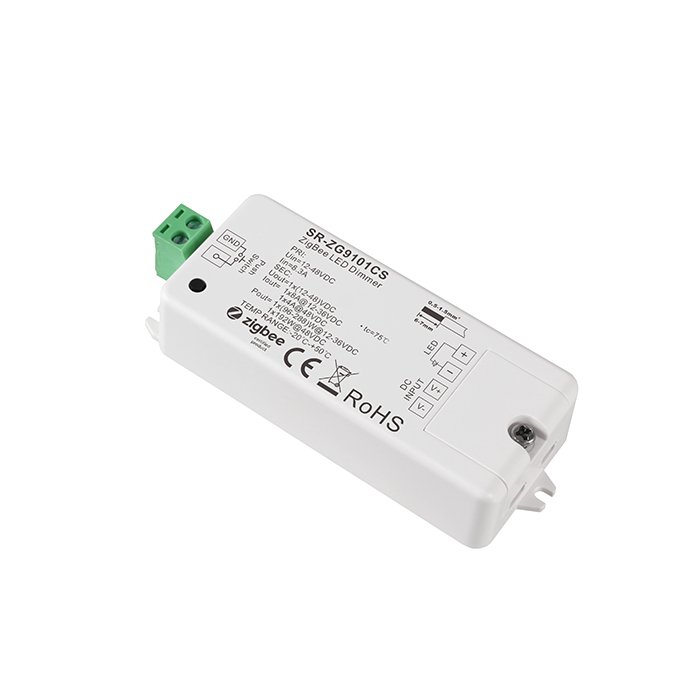

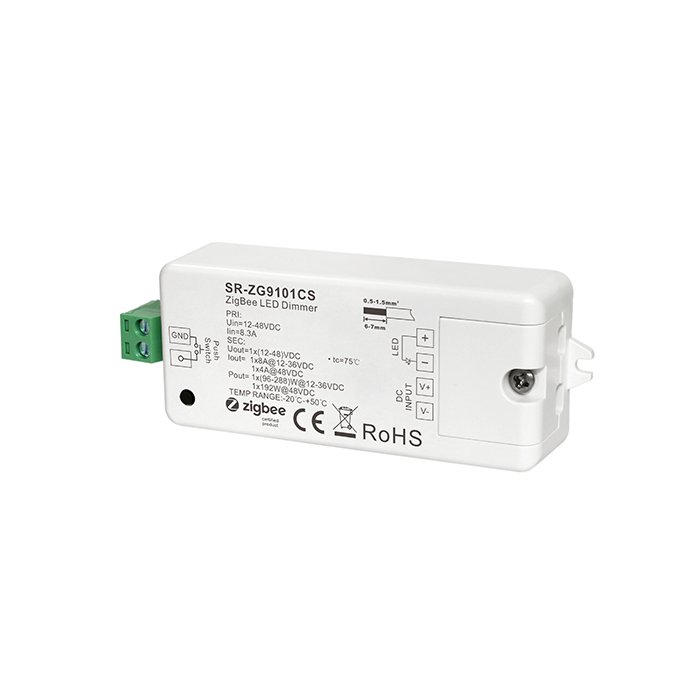

ZigBee Dimmer für LED-Streifen Sunricher 1x8A
Artikelnummer: SR-ZG9101CSDetaillierte Produktbeschreibung
ZigBee Dimmer Sunricher 1x8A SR-ZG9101CS ist ein Gerät, das verwendet wird, um die Helligkeit und Intensität der LED-Streifen-Beleuchtung in Smart Home-Anwendungen zu regulieren. Der Zigbee Dimm-Empfänger unterstützt die ZigBee 3.0 Version, so dass die Reichweite des Geräts bis zu 75m beträgt, je nach Umgebung. Das gekoppelte und mit dem ZigBee-Gateway verbundene Gerät, fungiert auch als Zigbee-Signalverstärker/-repeater. Ein weiterer Vorteil ist die Möglichkeit, den ZigBee-Dimmer für Sunricher LED-Lichtleisten über einen PUSH-DIM-Taster zu steuern. Sie können den Dimmer für LED-Beleuchtung für die folgenden Anschlussszenarien verwenden:
- DIM - 1x8A - 8A pro Kanal (Anschluss- und Steuermöglichkeit für weiße LED-Streifen oder farbige LED-Streifen)
Der Zigbee-Funkdimmer bietet eine modulare Nutzung und gegenseitige Kompatibilität mit einer ganzen Reihe von Smart-Home-Systemen. Wir fügen weitere charakteristische Merkmale des SR-ZG9101CS Dimm-Empfänger-Moduls hinzu:
- Die maximale Last des ZIGBEE-für LED-Streifen beträgt 1x8A bei 12V - 96W, bei 24V - 192W (für höhere Lichtleistung müssen Sie einen LED-Signalverstärker verwenden).
- Sie können bis zu 30 Fernbedienungen mit einem 12V oder 24V Zigbee LED-Dimmer koppeln. Das Pairing von Funk-Fernbedienung und Dimm-Empfänger ist sehr einfach und erfordert kein Expertenwissen.
- Es wird das Zigbee 3.0 Protokoll verwendet.
- Es besteht die Möglichkeit, einen PUSH-DIM-Bus für Drucktastenschalter anzuschließen.
- Der Effekt des langsamen Ein- und Ausschaltens der Beleuchtung.
- Speicher für den zuletzt eingestellten Wert im Falle eines Stromausfalls.
- Kontinuierlicher Wechsel der Farben oder der Helligkeit der Beleuchtung.
Es ist möglich, den Sunricher SR-ZG9101CS - ZigBee LED-Funk-Dimmer mit einem LED-Trafo zu betreiben. Wir empfehlen ausgewählte Netzteile für PWM (Pulse Width Modulation)-Dimmen, die fast frei von störenden Geräuscheffekten sind.
Der ZigBee-Signalempfänger - LED-Stripe-Dimmer von Sunricher - "SR-ZG9101CS" ist ein hochentwickeltes Gerät zur Beleuchtungssteuerung. Sunricher ist ein weltweit anerkannter Hersteller von intelligenten Beleuchtungslösungen. Das Unternehmen ist bekannt für technische Qualität und innovative Produkte, die höchsten Ansprüchen an Sicherheit, Effizienz und Design genügen.
Montage
Das Pairing von Funk-Dimmer für LED - 12v 24v mit Fernbedienung ist intuitiv. Das Kopplungsverfahren finden Sie in den beigefügten Handbüchern. Für den Anschluss der eingehenden und ausgehenden Leitungen ist eine Schraubklemmleiste vorgesehen.
Eigenschaften
- Stabiler und zuverlässiger Zigbee LED-Dimm-Empfänger mit einer Reichweite von bis zu 75 m
- Versorgungsspannung: DC 12V - 36V
- LED-Empfänger Last: 1x 8A
- Betriebstemperatur: 0-40 °C bei Luftfeuchtigkeit 8 - 80%
- Zertifizierungen: CE, TÜV, ROHS, ZigBee
Anwendung
- Zum Dimmen von LED-Streifen über das ZigBee-Protokoll
Technische Zeichnung
Klemmenbeschreibung
Schaltplan
Zusätzliche Parameter
| Kategorie: | ZigBee Dimmer für LED-Streifen |
|---|---|
| Garantie: | 2 Jahre |
| Dimm- und Steuermodus: | PUSH DIM, ZigBee |
| Spannung: | 12V - 36V |
| Fernbedienungstyp: | Ein-Kanal |
| Marke: | Sunricher |
| Spannung: | 12-36V DC |
| Abmessungen (L/B/H): | 95 x 37 x 20mm |
| Schutzart: | IP20 |
| Farbe: | Weiß |
| Material: | Plastik |
| Ausgangsspannung: | 12-36V DC |
| Maximale Strombelastung: | 1 x 8A (für 12V 96W), (für 24V 192W) |
| Ausgangsleistung: | 12V - 94W, 24V - 192W, 36V - 288W |
| Speicher für den zuletzt eingestellten Wert beim Stromausfall: | ja |
| Funkfrequenz: | 434 / 869.5 / 916.5 MHz |
| ZigBee: | 3.0 |
