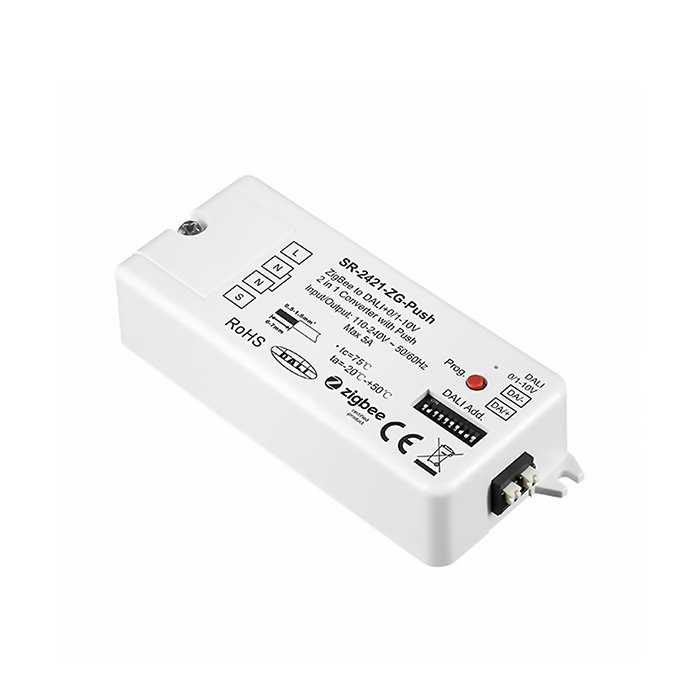

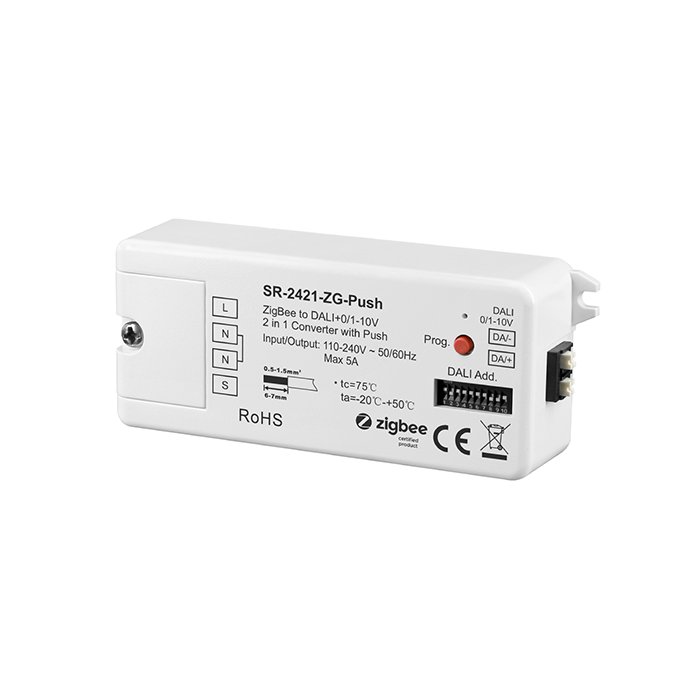

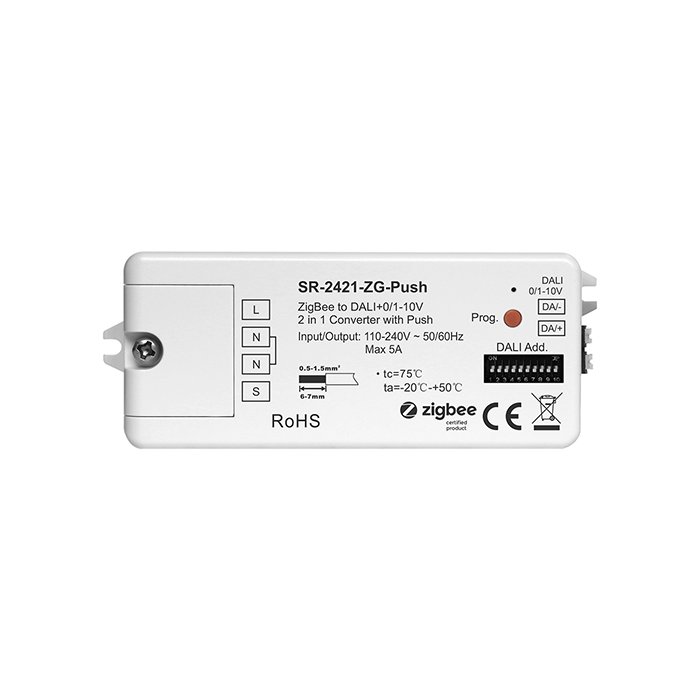

ZigBee Funk - 0-10V DALI Konverter Lux Miners SR-2421-ZG-PUSH

Detaillierte Produktbeschreibung

Der Konverter eines eingehenden PUSH-DIM oder ZigBee Steuersignals in ein ausgehendes DALI oder 0/1-10V Steuersignal stellt eine außerordentlich modulare Lösung für das Steuern von Leuchten dar, die mithilfe eines DALI-Protokolls (Möglichkeit des Einstellens von DT6 wie auch DT8) oder 0/1-10V gesteuert werden. Der ZigBee Dali Konverter ermöglicht den Anschluss herkömmlicher Tastenschalter mithilfe einer PUSH-DIM Stromschiene oder die Verbindung mit kompatiblen #tablink#ovladace#Fernsteuerungen## mithilfe der Funktion ZigBee Touchlink. Je nach Einstellung des Konverters mithilfe mechanischer Schalter dient er für das Steuern der Helligkeit/Dimmen einfarbiger Beleuchtungstypen oder er kann für eine RGBW-Steuerung von Leuchten und LED-Streifen eingestellt werden.

Der Konverter eines ZigBee Steuersignals auf DALI oder 0/1-10V mit der Bezeichnung SR-2421-ZG-PUSH ist ein Produkt des weltweit renommierten Herstellers von Systemen für die Beleuchtungssteuerung Sunricher. Dieses Unternehmen ist ein bei der Fach- und der breiten Öffentlichkeit anerkannter Anbieter innovativer Lösungen mit einem besonderen Augenmerk auf die Produktqualität, was ihn zu einem weltweit bevorzugten Partner für Profis im Bereich Beleuchtung und Gebäudeautomation macht.

 Welche Funktionen bietet der Signalkonverter Sunricher SR-2421-ZG-PUSH?

Dieser hochentwickelte elektronische Konverter eines ZigBee Steuersignals einer Leuchte bietet eine ganze Reihe von Funktionen und Einstellungsmöglichkeiten. Diese sind detailliert in der beiliegenden Anleitung beschrieben. Die beigefügten #tablink#videa#Produktvideos## illustrieren die Verwendungsweise.

Funktionseigenschaften des ZigBee Converters:

• Standard ZigBee 3.0-Systeme verschiedener Hersteller - Kompatibilität mit weiteren Produkten renommierter Hersteller im Rahmen des gesamten Ökosystems.
• ZigBee 3.0-Zertifizierung - das Produkt wurde im Rahmen des ZigBee-Ökosystems eingehend getestet.
• Unterstützt die Touchlink-Funktion - ermöglicht eine einfache Verbindung von zwei ZigBee-Geräten. Kann mit 30 verschiedenen #tablink#ovladace#Fernbedienungen## verbunden werden.
• Unterstützt ZigBee Green Power Fernbedienungen - ermöglicht die Verbindung mit bis zu 20 Geräten. Kann mit 20 verschiedenen Fernbedienungen verbunden werden.

Funktionseigenschaften PUSH-DIM

• PUSH-DIM (8-230V) Steuerung - mit der Möglichkeit des Anschlusses einer mechanischen Taste (eines Tasters).
• Einfache Integration von Tastern - in DALI oder 0/1-10V.

Steuerungsmöglichkeiten DALI - 0/1-10V:

• Einstellbares Ausgangssignal DALI oder 0/1-10V - mithilfe eines mechanischen Schalters.

Möglichkeit der Steuerung von DALI-Geräten:

• Möglichkeit des Einstellens des Gerätetyps DALI DT6 oder DT8 - mithilfe mechanischer Schalter.
• Eingebaute DALI Bus Versorgungsquelle - mit einem maximalen Ausgangsstrom der Sammelschiene von 50 mA (bis für 25 Geräte)

Versorgungseigenschaften und Anschlussmöglichkeiten:

• Eingangsspannung: AC 110～240V - ist mit den meisten Stromnetzen kompatibel.

Der Konverter eines ZigBee-Steuersignals auf DALI oder 0/1-10V mit der Bezeichnung SR-2421-ZG-PUSH ist eine ideale Lösung für die Erweiterung der Möglichkeiten von ZigBee-Systemen und die Integration von DALI-Leuchten.

Technische Zeichnung

Klemmenbeschreibung

Schaltplan
