Wie wird ein LED-Streifen angeschlossen?
Für Heimwerker und Neueinsteiger in Sachen LED-Streifen wollen wir hier versuchen, in grundlegenden Punkten zu beschreiben, wie man beim Anschließen einer LED-Lichtleiste vorgeht. Als nächstes werden wir uns auf die grundlegenden Fähigkeiten im Zusammenhang mit LED-Strips konzentrieren, wie das Kürzen auf die gewünschte Länge und das Verbinden von LED-Bändern, um die Länge anzupassen.
- Handhabung des LED-Streifens
- Anschließen des LED-Streifens
- Kürzen des LED-Streifens
- Verbinden und verlängern von LED-Streifen
- Kleben und Kühlen des LED-Streifens
- Wie man einfarbige LED-Streifen anschließt
- Wie werden CCT LED-Streifen angeschlossen?
- Wie schließt man RGB LED-Streifen an?
- Wie schließt man RGBW LED-Streifen an?
- Wie werden RGBWW-LED-Streifen angeschlossen?
HANDHABUNG DER LED-STREIFEN
Beim Umgang mit den LED-Lichtleisten müssen Sie immer vorsichtig sein und auf den Schutz vor elektrostatischen Entladungen achten. LED-Chips sind anfällig für Schäden durch statische Elektrizität. Nehmen Sie keine Veränderungen an LED-Stripes vor, außer dem Kürzen und dem Verbinden der LED-Bänder, an den markierten Stellen. Vermeiden Sie auch übermäßiges Biegen oder Verdrehen, da dies zu dauerhaften mechanischen Schäden führen kann.
WIE WIRD DIE LED-LEISTE ANGESCHLOSSEN?
Bevor Sie mit der Arbeit an den LED-Lichtbändern beginnen, empfehlen wir Ihnen, eine kurze Überprüfung durchzuführen, indem Sie die Strips einstecken und einschalten. Es ist sehr ärgerlich, wenn Sie die LED-Stripes einstecken, einschalten und dann feststellen, dass ein Teil der Beleuchtung nicht funktioniert. Sie warten dann auf die Reparatur der LED-Leiste, was Sie gleich zu Beginn der Installation hätten vermeiden können.
Wenn Sie beim Anschließen der Beleuchtungsleisten die Polarität des Gleichstroms vertauschen, leuchten diese nicht, oder im schlimmsten Fall beschädigen Sie sie dauerhaft (verringerte Lebensdauer oder Leuchtkraft).
WIE KANN MAN LED-STREIFEN KÜRZEN?
Die Beleuchtungs-LED-Bänder können auf die gewünschte Länge gekürzt werden, aber es ist nicht möglich, diese überall/an allen Stellen zu kürzen. Die LED-Lichtstreifen können in einzelnen Teilen, sogenannten Modulen oder Segmenten, gekürzt werden. Die Länge der Module oder Segmente kann für jeden Strip unterschiedlich sein, in der Regel sind sie 2,5 - 10 cm lang. Die einzelnen Module sind durch eine Linie (manchmal auch ein Scherensymbol) und eine +/- Polmarkierung sichtbar voneinander getrennt.
VERBINDEN VON LED-STREIFEN UND ERWEITERN DER LÄNGE
Zu den wesentlichen Vorteilen von LED-Bandbeleuchtung gehört auch die Möglichkeit, sie zu verlängern. Für die Verbindung können Sie Steckverbinder für LED-Streifen verwenden, oder die Leisten verbinden und ihre Länge durch Löten verlängern. Wir halten das Löten von LED-Stripes für eine zuverlässige Methode, während Steckverbinder die Montage vereinfachen und ein hohes Maß an Flexibilität bieten. Allerdings können sie weniger zuverlässig sein.
Beim Löten ist es notwendig, die Kontakte beider LED-Bänder zu reinigen. Führen Sie keine mechanische Reinigung der Verbindungen mit einer Feile oder anderen ungeeigneten Werkzeugen durch. Verwenden Sie zur Reinigung der Kontakte eine chemische Lösung, die für diesen Zweck vorgesehen ist. Es ist möglich, eine kleine Schicht Lötzinn auf die gereinigte Oberfläche aufzutragen, dann die beiden verbundenen Teile desselben LED-Streifentyps zusammenzuschieben und zu verlöten. Es gibt auch Kunststoffverbinder für LED-Diodenbänder. Wir haben jedoch gemischte Erfahrungen mit ihnen gemacht und empfehlen ihre Verwendung nicht unbedingt. Sie neigen dazu, eine der ersten Ursachen für mögliche Probleme zu sein.
Führen Sie nach dem Anschließen der LED-Lichtstrips einen kurzen Funktionstest durch.
KLEBEN UND KÜHLEN DER LED-STREIFEN
Die Beleuchtungs-LED-Stripes sind mit doppelseitigem Klebeband ausgestattet, das eine einfache Installation auf der Oberfläche ermöglicht. Bevor Sie die LED-Klebestreifen auf die von Ihnen gewählte Oberfläche kleben, vergewissern Sie sich, dass die Oberfläche sauber, trocken und frei von Staub, Fett oder Verunreinigungen ist, die die Haftung beeinträchtigen könnten. Weniger leistungsstarke Beleuchtungsbänder bis zu einer Leistungsaufnahme von etwa 8 W, müssen nicht gekühlt werden. Wir empfehlen auf jeden Fall eine Kühlleistung von mehr als 8 W.
Für leistungsstarke LED-Strips ist die Einhaltung einer idealen Betriebstemperatur notwendig, um konstante Leuchtdichteparameter und eine lange Lebensdauer zu gewährleisten. Die beste Kühlung wird durch LED-Aluprofile und -Aluleisten gewährleistet, die direkt für diesen Zweck konzipiert sind.
WIE KANN MAN EINFARBIGE LED-STREIFEN VERBINDEN?
Sowohl weiße LED-Streifen als auch farbige LED-Streifen können monochromatisch sein. Wir fügen das Verdrahtungsdiagramm unten hinzu.

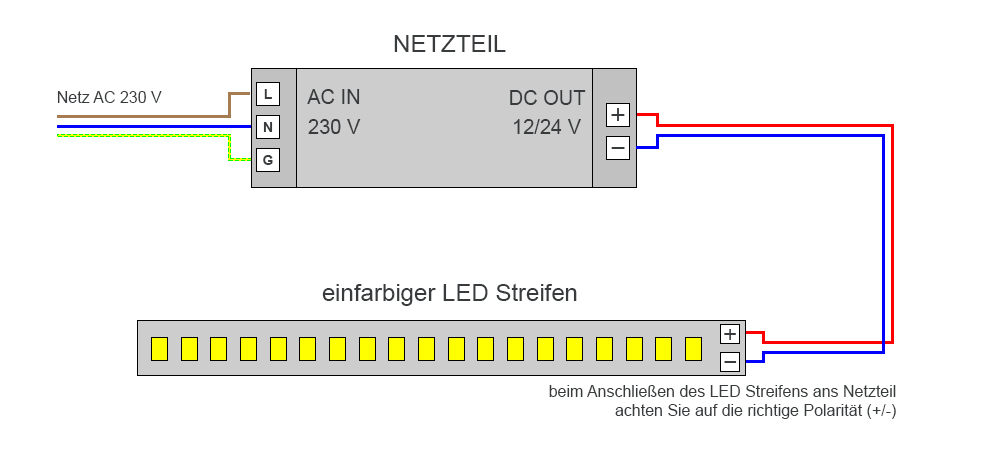

Einfache Verdrahtung

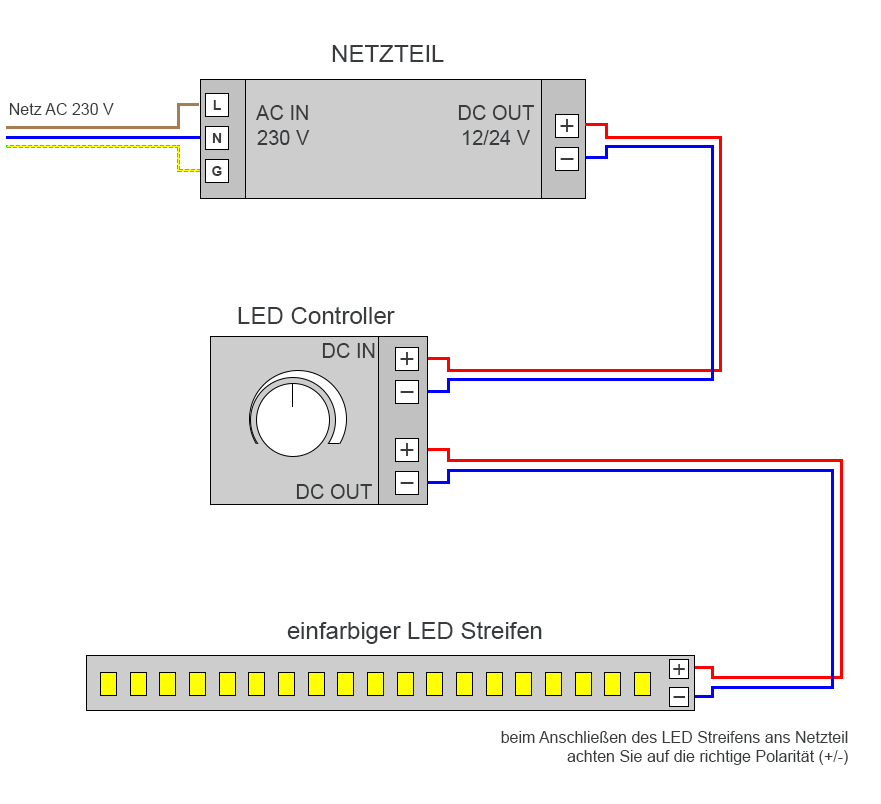

Anschluss mit Dimmer

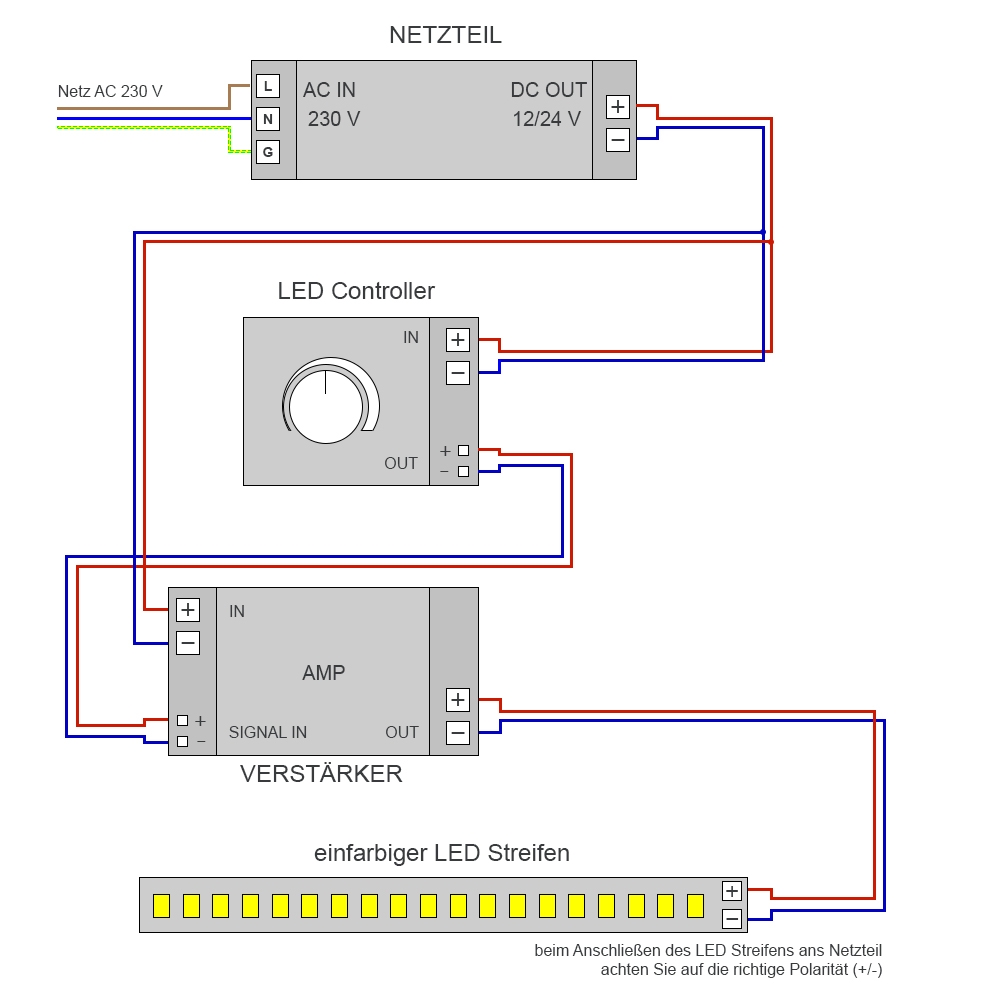

Verbindung mit Dimmer und Verstärker
WIE SCHLIESSE ICH CCT LED-STREIFEN AN?
CCT LED-Strips benötigen CCT LED-Controller für den Anschluss und die Steuerung der Farbgebung, oder der Lichtintensität. Die Arbeit mit ihnen erfordert ein höheres Maß an Geschick und Können. Im Vergleich zu gewöhnlichen Bändern hat dieser Typ drei Lötstellen für den Anschluss von Drähten.
Nachfolgend haben wir den gängigsten Schaltplan für CCT-LED-Streifen mit LED-Treiber und Schaltnetzteil vorbereitet.

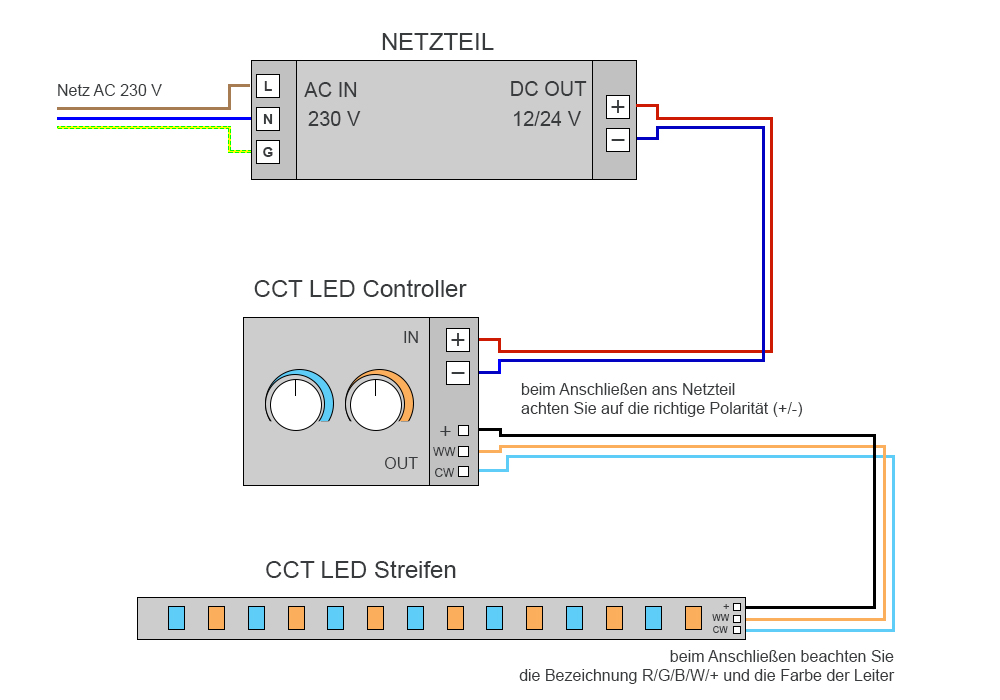

Verbindung mit dem LED-Controller

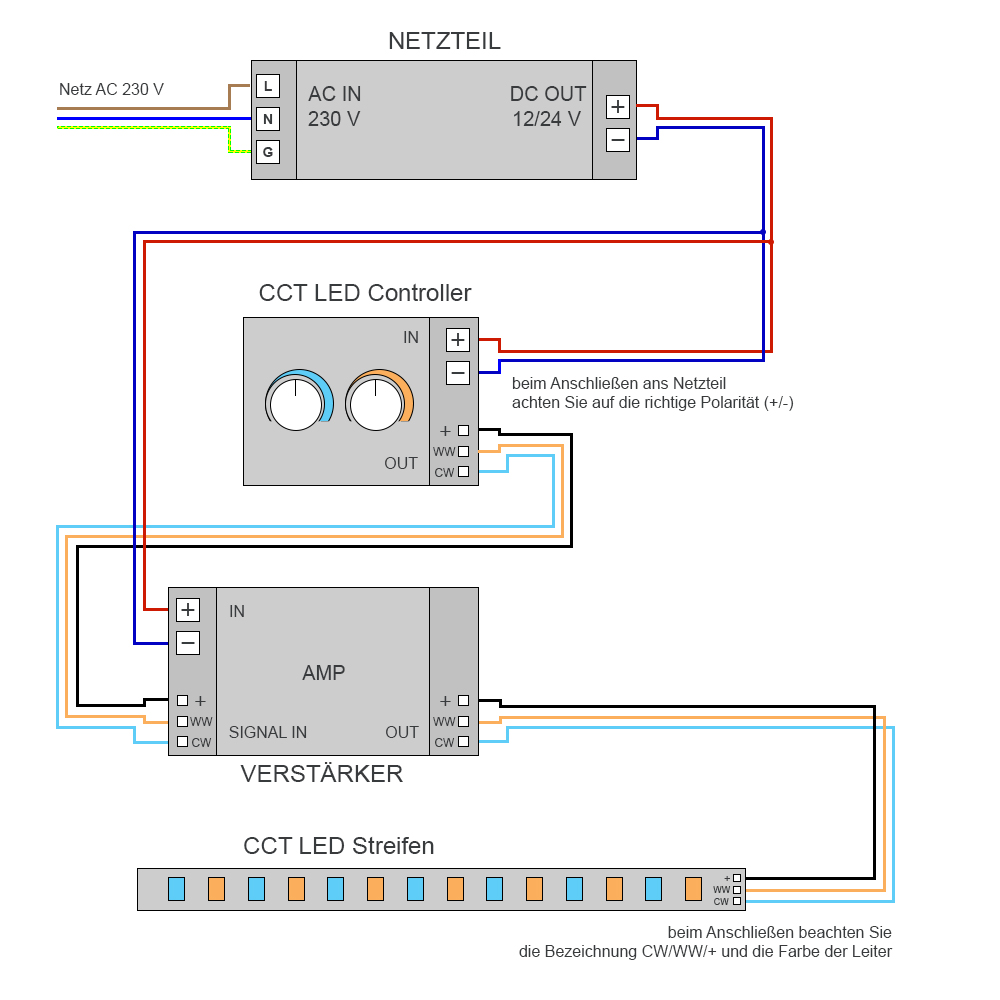

Verbindung mit LED-Controller und Verstärker
WIE SCHLIESSE ICH RGB LED-STREIFEN AN?
RGB LED-Streifen erfordern RGB LED-Controller zum Verbinden und Mischen von Farben oder Lichtintensität. Die Arbeit mit ihnen erfordert ein höheres Maß an Geschick und Können. Im Vergleich zu gewöhnlichen Bändern hat dieser Typ vier Lötpunkte für den Anschluss von Drähten.
Unten haben wir den häufigsten Schaltplan von RGB-LED-Streifen mit LED-Controller und LED-Netzteil vorbereitet.

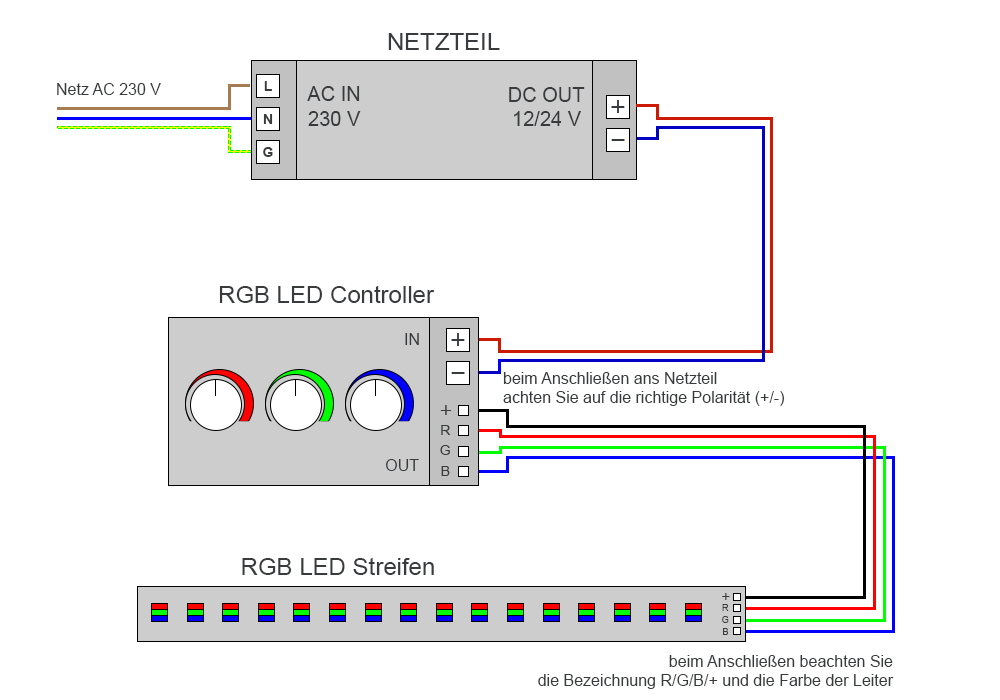

Verbindung mit dem LED-Controller
Verbindung mit LED-Controller und Verstärker
WIE VERBINDE ICH RGBW-LED-STREIFEN?
RGBW LED-Streifen benötigen RGBW LED-Controller, um Farben oder Lichtintensität zu mischen und zu verbinden. Die Arbeit mit ihnen erfordert ein höheres Maß an Geschick und Können. Im Vergleich zu gewöhnlichen Bändern hat dieser Typ fünf Lötpunkte für den Anschluss von Drähten. Ohne vorherige Erfahrung empfehlen wir, das Löten und Anschließen von RGBWW LED-Bändern Experten und Montageunternehmen anzuvertrauen.
Unten haben wir den häufigsten Schaltplan von RGBW LED-Strips mit Beleuchtungs-Controller und LED-Trafo vorbereitet.

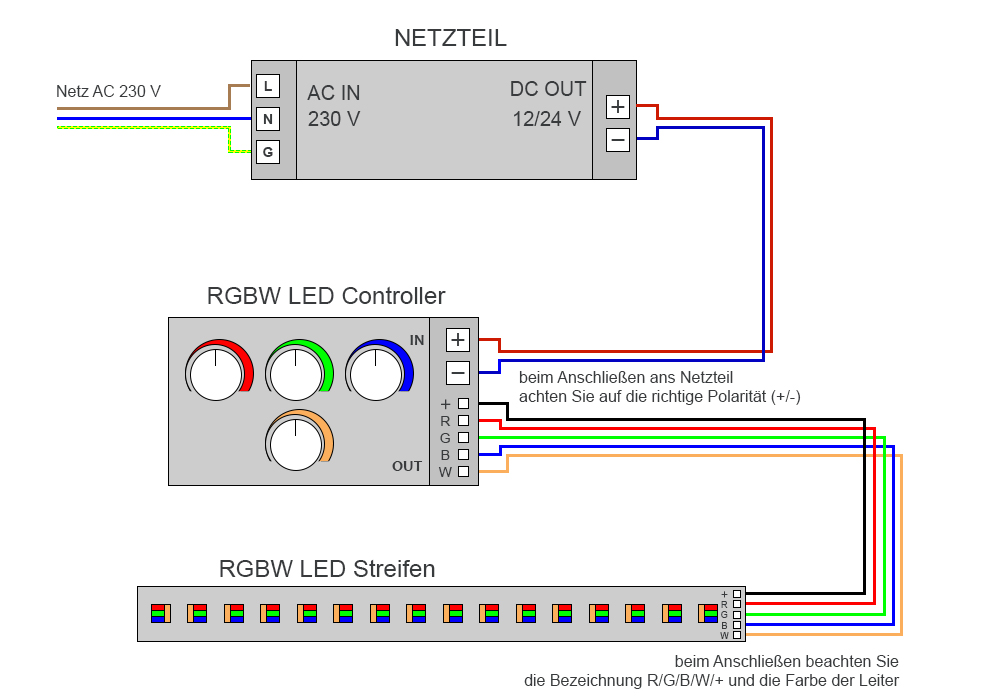

Verbindung mit dem LED-Controller
Verbindung mit LED-Controller und Verstärker
WIE SCHLIESSE ICH RGBWW LED-STREIFEN AN?
RGBWW LED-Streifen benötigen RGBWW LED-Treiber, um Farben oder Lichtintensität zu mischen und zu verbinden. Die Arbeit mit ihnen erfordert ein höheres Maß an Geschick und Können. Im Vergleich zu gewöhnlichen Bändern hat dieser Typ sechs Lötpunkte für den Anschluss von Drähten. Ohne vorherige Erfahrung empfehlen wir, das Löten und Anschließen von RGBWW-Lichtbändern Experten und Montageunternehmen anzuvertrauen.
Nachfolgend haben wir den gebräuchlichsten Schaltplan der RGBWW-Lichtleiste mit Controller und Schalttrafo vorbereitet.

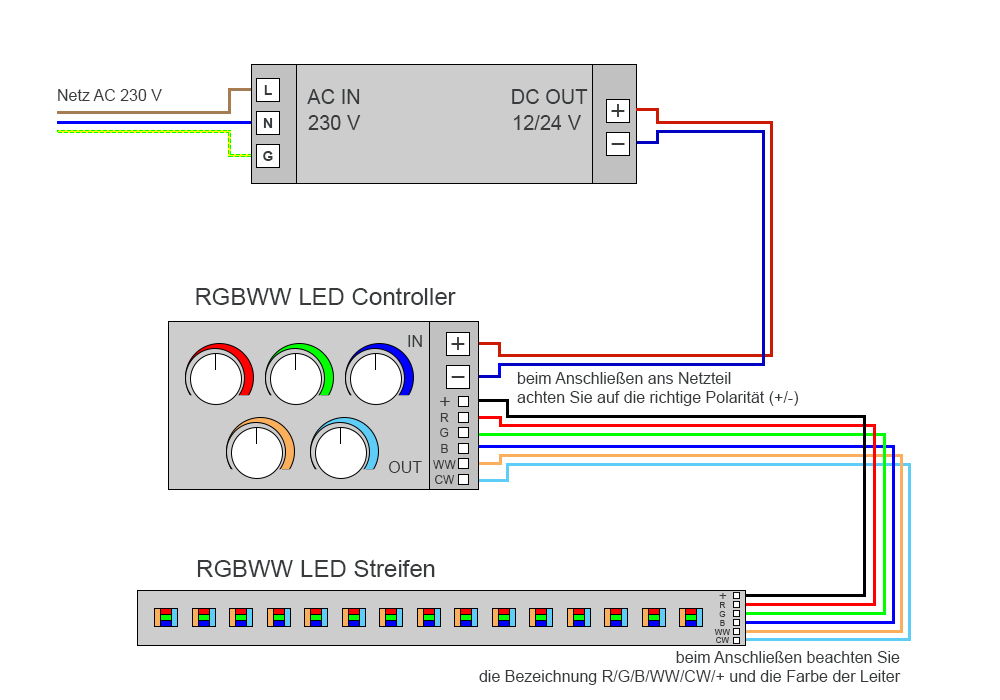

Verbindung mit dem LED-Controller

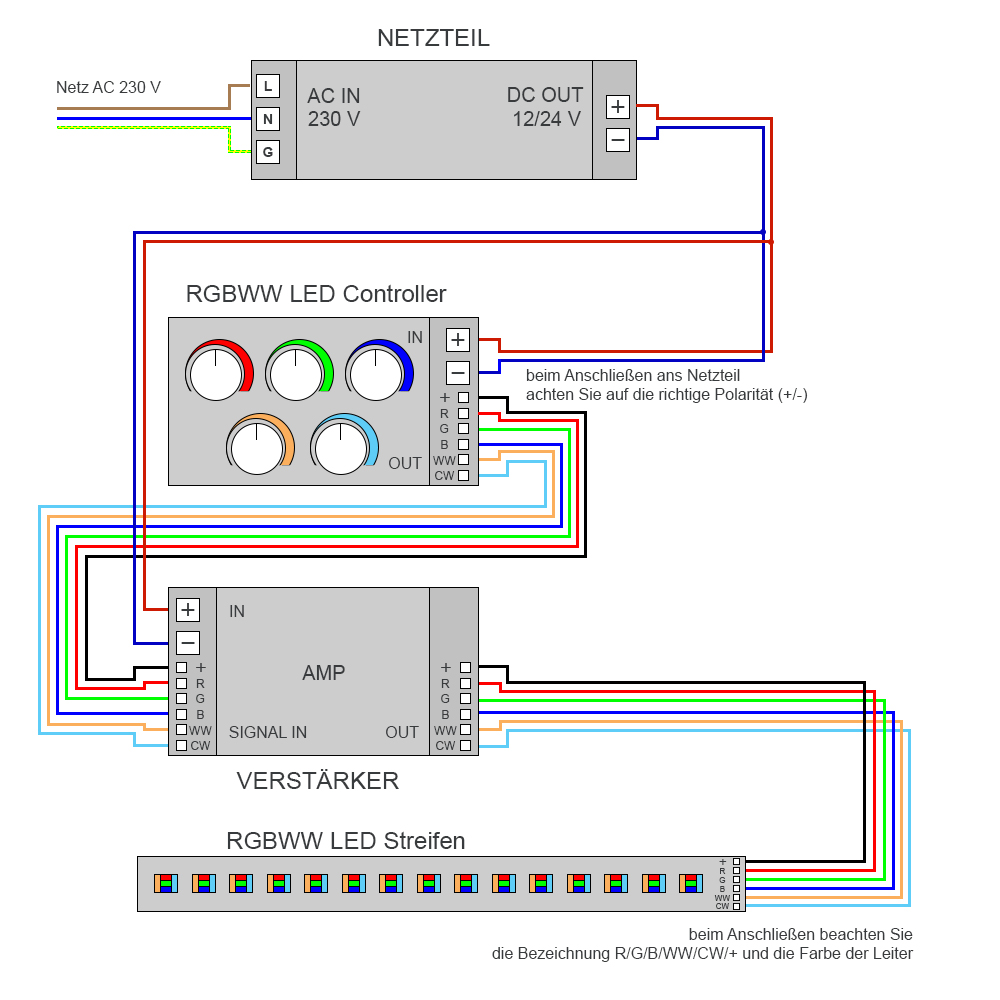

Verbindung mit LED-Controller und Verstärker
Wenn Sie Fragen zur richtigen Verdrahtung oder Installation von LED-Streifen haben, zögern Sie bitte nicht, uns zu kontaktieren. Wir sind für Sie da, helfen Ihnen gerne und geben Ihnen die nötige Beratung.
