IP - Was zeigt der IP-Schutzparameter an?
Der IP-Schutzparameter gibt im Allgemeinen den Widerstand des Elektrogeräts gegen das Eindringen von Fremdkörpern (z. B. Finger, Schraubenzieher, Staub) und das Eindringen von Flüssigkeit (z. B. Wasser) an. IP-Schutz ist ein Code. Dies ist eine zweistellige Bezeichnung. Die erste Zahl gibt den Schutz vor gefährlichem Kontakt und vor dem Eindringen von Fremdkörpern an. Die zweite Zahl ist der Schutzgrad gegen das Eindringen von Flüssigkeit. Der höchste IP-Schutzgrad ist IP69. Der Schutzgrad berücksichtigt jedoch nicht die Auswirkungen aggressiver Umgebungen. Wenn sich in der Umgebung, in der Sie installieren möchten, aggressive Komponenten befinden, fragen Sie uns immer nach der Eignung des ausgewählten Geräts.

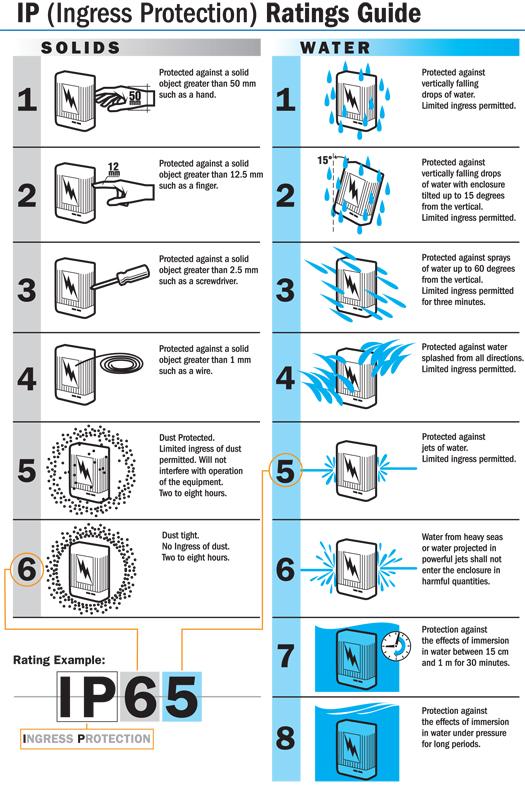

Schutzgrade gegen gefährlichen Kontakt und Eindringen von Fremdkörpern (erste Ziffer)
| Grad | Schutz gegen Berührung | Schutz gegen Fremdkörper |
|---|---|---|
| IP 0x | ohne Schutz | ohne Schutz |
| IP 1x | durch die Handfläche | groß |
| IP 2x (IPxxB) | durch den Finger | klein |
| IP 3x | durch ein Gerät (>2,5 mm) | klein |
| IP 4x (IPxxD) | durch ein Gerät, einen Draht (>1 mm) | sehr klein |
| IP 5x | jedes Hilfsmittel | teilweise durch Staub |
| IP 6x | jedes Hilfsmittel | ganz durch Staub |
IP-Schutzgrade vor dem Eindringen von Flüssigkeit (zweite Ziffer)
| Grad | der Wassereindringung (IPX-Spezifikation) |
|---|---|
| IP x0 | Ohne Schutz |
| IP x1 | Geschützt gegen tropfendes Wasser 1 + 0,5 mm pro Minute. Das Gerät befindet sich in seiner Arbeitsposition und dreht sich um eine vertikale Achse. Testzeit 10 Minuten. |
| IP x2 | Geschützt gegen tropfendes Wasser 3 + 0,5 mm pro Minute. Das Gerät wird in 4 Positionen getestet, die gegenüber der normalen Betriebsposition um 15 ° geneigt sind. Testzeit 2,5 Minuten pro Position. |
| IP x3 | Geschützt gegen Wassersplitter. Das Wasser wird in einem Winkel von 60 ° vertikal, mit einer Geschwindigkeit von 10 Litern pro Minute und einem Druck von 80-100 kN / m2 für mindestens 5 Minuten auf das Gerät gesprüht. |
| IP x4 | Geschützt gegen Spritzwasser. Wie IP x3, nur dass das Wasser in allen Winkeln sprüht. |
| IP x5 | Geschützt gegen Wasserstrahlen. Das Wasser wird in allen Winkeln mit einer Durchflussrate von 12,5 Litern pro Minute bei einem Druck von 30 kN / m2 mindestens 3 Minuten lang aus einer Entfernung von 3 Metern durch die 6,3-mm-Düse geleitet. |
| IP x6 | Geschützt gegen Wellen. Das Wasser wird in allen Winkeln mit einer Durchflussrate von 100 Litern pro Minute bei einem Druck von 100 kN / m2 für mindestens 3 Minuten aus einer Entfernung von 3 Metern auf die 12,5-mm-Düse gerichtet. Chráněno proti vlnobití. |
| IP x7 | Geschützt gegen Eintauchen ins Wasser. Das Eintauchen für 30 Minuten bis zu einer Tiefe von 1 Meter. |
| IP x8 | Geschützt gegen Versinken ins Wasser. Das Gerät kann unter den vom Gerätehersteller angegebenen Bedingungen kontinuierlich ins Wasser eingetaucht werden. |
| IP x9 | Geschützt gegen Druckwasser (WAP) |
Schutzgrad in Beispielen
Wir versuchen in den folgenden Beispielen zu erklären, was jede Zahlenkombination bedeutet. Wir konzentrieren uns hauptsächlich auf die Schutzklasse in Bezug auf Leuchten und elektrische Geräte.
- Schutzgrad IP20 - Es ist nur ein sehr schwacher Schutz gegen das Eindringen von Fremdpartikeln, das Gerät ist überhaupt nicht gegen Feuchtigkeit geschützt.
- Schutzgrad IP44 - Bietet grundlegenden Schutz für den Außenbereich. Das Gerät ist mindestens 5 Minuten lang mit einer Geschwindigkeit von 10 Litern pro Minute gegen Spritzwasser geschützt. Beständigkeit gegen das Eindringen von sehr kleinen Gegenständen.
- Schutzgrad IP65 - Dies ist ein guter Schutz in feuchten Umgebungen. Schützen Sie das Lichtnetzteil oder das elektrische Gerät mindestens 3 Minuten lang aus einer Entfernung von 3 Metern vor Wasserstrahlen. Absoluter Widerstand gegen Eindringen von Staub und gefährlichen Kontakt aller Art.
- Schutzgrad IP67 - Bietet Wasserbeständigkeit, wenn 30 Minuten lang in eine Tiefe von 1 Meter eingetaucht wird. Das Lichtnetzteil ist auch gegen Eindringen von Staub und gefährlichem Kontakt geschützt. Dieses Schutzgrad ist für den Einsatz im Freien geeignet, einschließlich verschlechterter Wetterbedingungen.
- Schutzgrad IP68 - Ermöglicht ein längeres Versinken des Lichtnetzteiles bis zu einer Tiefe von 1 Meter. Natürlich gibt es Schutz gegen das Eindringen von Staub und gefährlichen Kontakt aller Art.
Welchen IP-Schutzgrad sollten Sie bei der Auswahl von Leuchten und elektrischen Geräten wählen?
Dies hängt hauptsächlich davon ab, wo die Leuchten, LED-Streifen, LED-Netzteile oder andere Komponenten verwendet werden. Es ist zu prüfen, ob sie mit Feuchtigkeit, Wasser oder erhöhtem Staub in Kontakt kommen können. Eine weitere Möglichkeit besteht darin, ob die Gefahr eines unprofessionellen Umgangs mit ausgewählten Lichtnetzteilen besteht. Wenn zum Beispiel das Risiko besteht, dass das Gerät oder die Leuchte von jemandem manipuliert wird, entweder aus Neugier oder aus irgendeinem anderen Grund, empfehlen wir immer, eine höhere Schutzklasse für einen besseren Schutz zu wählen.
