DALI Switch AC/DC Lux Miners 1000W

Artikelnummer: SR-2701S

56,24 € / St 46,87 € ohne MwSt.

DALI mini Schalter 230V für LED-Leuchten, Glühbirnen und andere Geräte
Miniaturgröße mit der Möglichkeit der Installation in der Elektroinstallationsdose/Unterputzdose/Hohlwanddose/Schalterdose
Kompatibel mit allen DALI-2-Systemen (unterstützt DALI DT7)
Ausgezeichnete technische Qualität und Zuverlässigkeit

Detaillierte Informationen

Detaillierte Produktbeschreibung

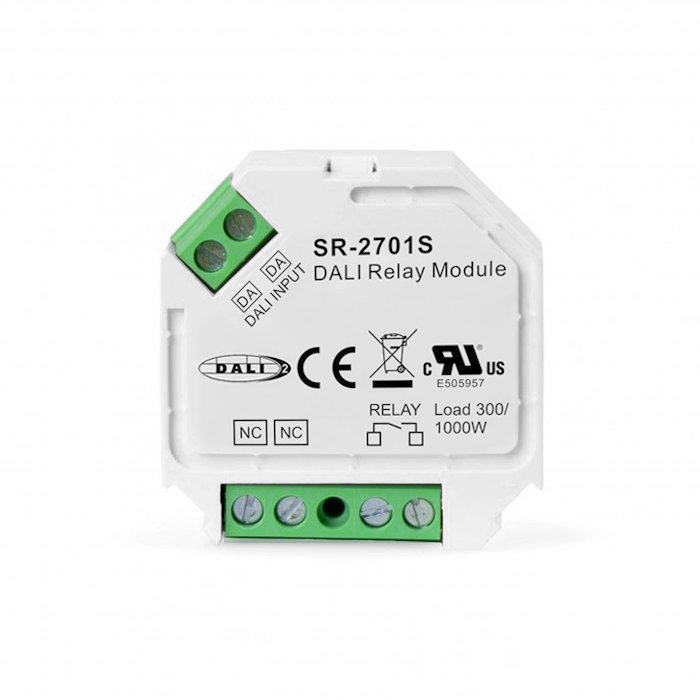

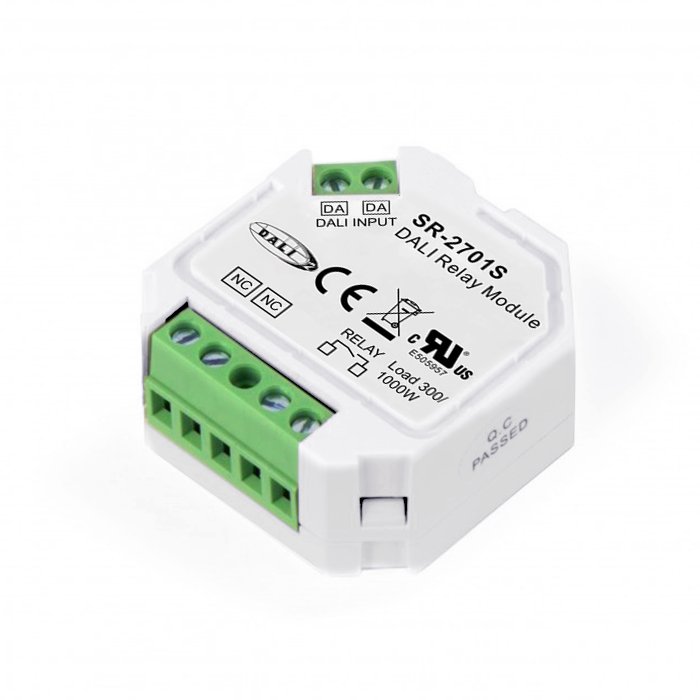

Der DALI-Switch AC/DC Sunricher SR-2701S ist ein moderner und praktischer Weg, um Beleuchtung oder andere elektronische Geräte in Smart Home-Anwendungen zu steuern. Das DALI-Relais - 230V für Unterputzdosen unterstützt die DALI-2-Version (DT7). Seine Verwendung ist sowohl für AC- als auch für DC-Spannung möglich:

DC (Direct Current) - Gleichstromspannung

LED-Lampen, -Quellen und andere kapazitive Lasten - bis zu 30 V | 1,3A
Leuchten ohne LED-Technik und andere ohmsche oder induktive Lasten - bis zu 30 V | 4,3A

AC (Wechselstrom)

LED-Lampen, -Quellen und andere kapazitive Lasten - 230V | 300W
Leuchten ohne LED-Technik und andere ohmsche oder induktive Lasten - 230V | 1000W

Der DALI mini Schalter für 1000W mit DALI-Relais im Inneren, bietet einen modularen Einsatz und eine gegenseitige Kompatibilität mit allen DALI-Systemen, was die Erstellung komplexer Beleuchtungskonfigurationen mit verschiedenen Szenen ermöglicht. Wir fügen weitere charakteristische Merkmale des DALI-Wandschalter-Moduls "SR-2701S" hinzu:

Er verwendet das Protokoll DALI-2 DT7.
Möglichkeit des Einbaus in die Unterputzdose der Elektroinstallation.

Das Sunricher SR-2701S DALI-Funk-Relais-Modul ist ein hochentwickeltes Lichtsteuergerät. Sunricher ist ein weltweit anerkannter Hersteller von intelligenten Beleuchtungslösungen. Das Unternehmen ist bekannt für technische Qualität und innovative Produkte, die den höchsten Ansprüchen an Sicherheit, Effizienz und Design gerecht werden.

Montage

Die Konfiguration ist über den DALI MASTER Bus möglich. Die Programmierung der DALI-Lichtsteuerung erfordert Fachkenntnisse. Für den Anschluss der ankommenden und abgehenden Leitungen ist eine Schraubklemmleiste vorgesehen. Das DALI-Universal-Dimmer-Relais - AC/DC SR-2701S wird für den Fachmann im Feld empfohlen.

Eigenschaften

Stabiler und zuverlässiger Empfänger DALI-Relais als Taster-Einsatz für 230V
Versorgungsspannung: AC 100 - 240V | DC bis 30V
Betriebstemperatur: 0 - 40°C bei Luftfeuchtigkeit 8 - 80%
Zertifizierungen: CE, TÜV, ROHS, DALI
Kompatibel mit den Standard DALI-Normen: IEC 62386-102, IEC 62386-207

Anwendungen:

DALI-Steuerungs-Wandschaltermodul
DALI-Taster-Relais für elektrische Geräte - 230V

Technische Zeichnung

Klemmenbeschreibung

SR-2701S_klemmenbeschreibung

Schaltpläne

SR-2701S_schaltplan

Zusätzliche Parameter

Spannung:	AC \| 230 V
Steuerungstyp:	230 V - 1 Kanal
Dimm- und Steuermodus:	DALI
Gerätetyp:	Schalter
Marke:	Sunricher
Spannung:	Bus DALI
Abmessungen (L/B/H):	45 x 45 x 20,3 mm
Schutzart:	IP20
Farbe:	Weiß
Material:	Plastik
Ausgangsspannung:	max. 250V AC, max. 30V DC
Maximale Strombelastung:	1,3 A (kapazitive Last), 4,3 A (ohmsche und induktive Last)
Ausgangsleistung:	max. 300W kapazitive Last (LED-Leuchtmittel und LED-Leuchten), max. 1000W ohmsche und induktive Last (klassische Glühlampen, gewickelte Trafos)
Stromverbrauch:	<3 mA
kontakt typ:	1x Schalten (im Ruhezustand ist es offen)
