DALI Dimmer für LED-Streifen Lux Miners 1x10A

Detaillierte Produktbeschreibung

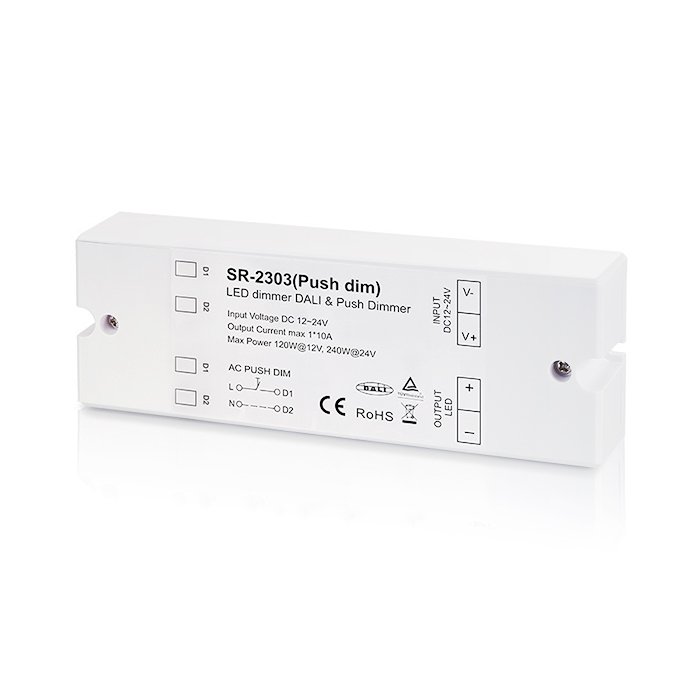

DALI Dimmer für LED-Streifen Sunricher (SR-2303-Push-DIM) ist ein Gerät zur Regelung der Helligkeit und Intensität von LED-Streifen-Beleuchtung in Smart Home-Anwendungen für die Haushalts- oder Industrieautomation. Der DALI-LED-Dimmer unterstützt die DALI-1-Version. Ein weiterer Vorteil ist die Möglichkeit, den Dimmer für DALI-Systeme von Sunricher für LED-Leisten, über einen DALI-PUSH-Dimmer/Tastendimmer zu steuern. Sie können den DALI-1 Dimmer für die folgenden Anschlussszenarien verwenden:

• DIM - 1x 10A - 10A pro Kanal (Anschluss- und Ansteuerungsmöglichkeit für weiße LED-Streifen oder farbige LED-Streifen)

Der LED-Treiber für DALI - dimmbar, bietet eine modulare Nutzung und gegenseitige Kompatibilität mit allen DALI-Systemen, was es ermöglicht, komplexe Beleuchtungskonfigurationen mit verschiedenen Szenen zu erstellen. Wir fügen weitere charakteristische Merkmale der SR-2303-Push-DIM Einheit hinzu:

• Die maximale Belastung des DALI-Dimmers für LED-Lichtband beträgt 1x 10A bei 12V - 120W, bei 24V - 240W (für höhere Beleuchtungsleistung muss man einen LED-Signalverstärker verwenden).
• Verwendet das DALI-Protokoll
• Möglichkeit des Anschlusses eines PUSH-DIM-BUS für Drucktastenschalter.
• Der Effekt der langsamen Beleuchtung ein und aus.
• Speicher für den zuletzt eingestellten Wert im Falle eines Stromausfalls.
• Kontinuierlicher Wechsel der Farben oder der Helligkeit der Beleuchtung.

Es ist möglich, den DALI-Dimmer - Sunricher 1-Kanal für LED-Lichtleisten, mit einem LED-Trafo zu betreiben. Wir empfehlen ausgewählte Netzteile für PWM (Pulsweitenmodulation)- Dimmen, die fast frei von störenden Geräuscheffekten sind.

Der Sunricher SR-2303S Push-DALI-Dimmer für LED-Beleuchtungen, ist ein hochentwickeltes Lichtsteuergerät. Sunricher ist ein weltweit anerkannter Hersteller von intelligenten Beleuchtungslösungen. Das Unternehmen ist bekannt für technische Qualität und innovative Produkte, die höchsten Ansprüchen an Sicherheit, Effizienz und Design genügen.

Montage

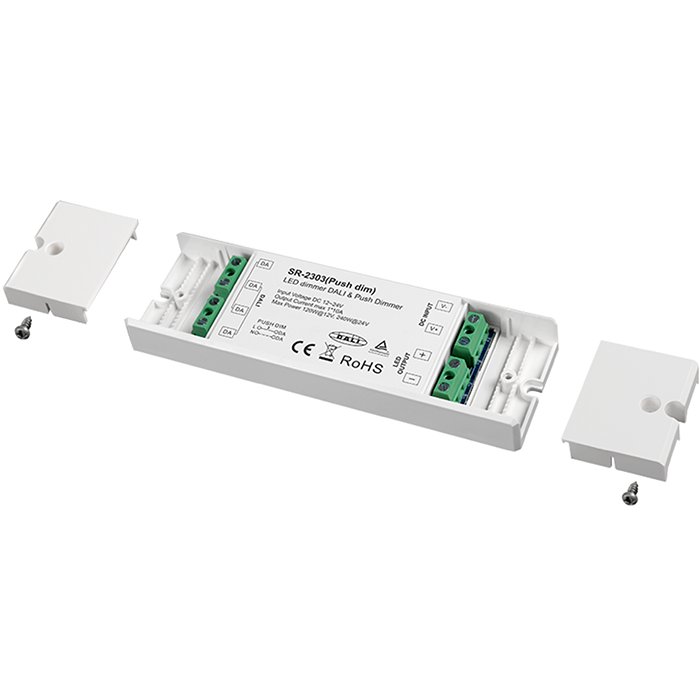

Die Konfiguration ist über den DALI-Bus mit dem MASTER-Gerät möglich. Die Programmierung der DALI-Lichtsteuerung zum DALI-Dimmen/PWM-Dimmen, erfordert Fachkenntnisse. Für den Anschluss der ankommenden und abgehenden Leitungen ist eine Schraubklemmleiste vorgesehen. Dem Fachmann empfehlen wir den Universal-DALI-Dimmer - Sunricher 1-Kanal (SR-2303-PUSH-DIM) für LED-Strips.

Eigenschaften

• Stabiler und zuverlässiger DALI-PWM-Dimmer für LED-Streifen
• Versorgungsspannung: DC 12V - 36V
• LED-Empfänger Last: 1x 10A
• Betriebstemperatur: 0 - 40°C bei Luftfeuchtigkeit 8 - 80%
• Zertifizierungen: CE, TÜV, ROHS, DALI

Anwendung

• Zur Steuerung/PWM-Dimmen von LED-Streifen mit einem DALI-Steuersignal

Technische Zeichnung

Klemmenbeschreibung

Schaltplan
